氣動量?jì)x簡介

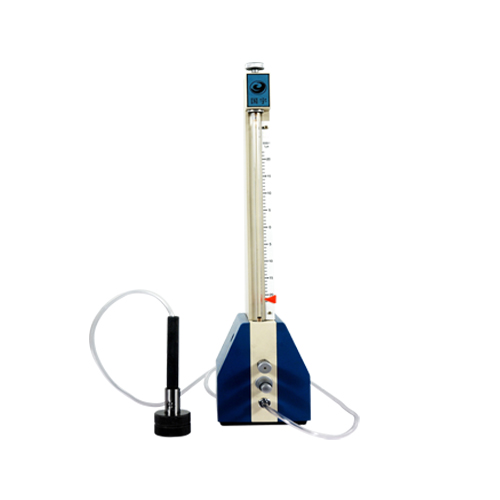

氣動量?jì)x測量原理是比較測量法。其測量方法是將長度信號轉化為氣流信號，通過有刻度的玻璃管內的浮標示值，稱為浮標式氣動測量?jì)x；或通過氣電轉換器將氣信號轉換為電信號由發光管組成的光柱示值，稱為電子柱式氣動測量?jì)x。氣動量?jì)x是一種可多臺拼裝的量?jì)x，它與不同的氣動測頭搭配，可以實現多種參數的測量。氣動量?jì)x由于其本身具備很多優點，所以在機械制造行業得到了廣泛的應用。 其優點如下：

1、測量項目多，如長度、形狀和位置誤差等，特別對某些用機械量具和量?jì)x難以解決的測量，例如：測深孔內徑、小孔內徑、窄槽寬度等，用氣動測量比較容易實現。

2、量?jì)x的放大倍數較高，人為誤差較小，不會(huì )影響測量精度；工作時無機械摩擦，所以沒有回程誤差。

3、操作方法簡單，讀數容易，能夠進行連續測量，很容易看出各尺寸是否合格。

4、實現測量頭與被測表面不直接接觸，減少測量力對測量結果的影響，同時避免劃傷被測件表面，對薄壁零件和軟金屬零件的測量尤為適用。

5、由于非接觸測量，測量頭可以減少磨損，延長使用期限。氣動量?jì)x主體和測量頭之間采用軟管連接，可實現遠距離測量。

6、結構簡單，工作可靠，調整、使用和維修都十分方便。

可測量項目：內徑、外徑、槽寬、兩孔距、深度、厚度、圓度、錐度、同軸度、直線度、平面度、平行度、垂直度、通氣度和密封性

由氣動長度傳感器、指示器（表）、空氣過濾器和穩壓器等組成的長度測量工具。使用氣動量?jì)x可以進行不接觸測量，測量效率很高。氣動量?jì)x適用于在大批量生產中測量?jì)?、外尺寸，也可用于測量孔距和軸孔配合間隙。用氣動量?jì)x測量時，需要按被測尺寸配以相應的測頭

測頭

（圖1）

氣動內徑測頭結構簡單,很適宜用于孔徑測量。它可以測量直徑為1.5毫米的小孔。氣動量?jì)x的示值范圍較小,一般為±20～±100微米。按示值范圍不同，常見的分度值有0.5微米、1微米和 2微米等幾種。允許誤差一般不大于一個分度值。氣動量?jì)x主要分為壓力式和流量式兩類。
